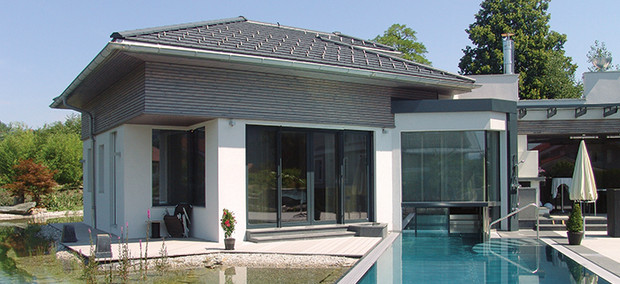

dialog_variotop_muster

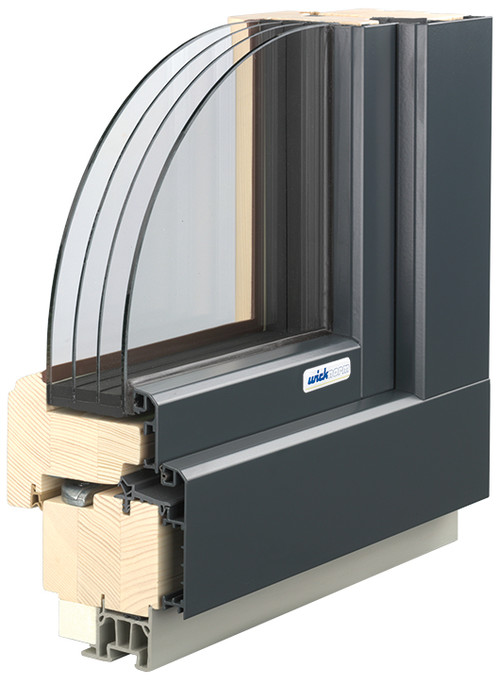

dialog-variotop

DIALOG VARIOTOP

Ein Spitzenprodukt im Holz-Alufensterbau. Hochwärmedämmendes Isolierglas Ug 0,5 W/m²K und extrem starke Flügel- und Stockprofile bringen Werte, damit  dieses System im Niedrig- und Passivhausbereich eingebaut werden kann.

Besser geht es nicht mehr. Das System DIALOG VARIOTOP 4 mit Vierfachglas in Dünnglastechnik Ug 0,3 W/m²K bringt einen Gesamt Uw-Wert von 0,62 W/m²K. Zusätzlich kann beim Flügel eine profilierte Ausführung gewählt werden.



  • 94mm Stock- und 101mm Flügelbautiefe.
  • Wärmeschutzverglasung Ug= 0,5 W/m²K mit „Wicknorm Ultrabloc“ Silikonschaumabstandhalter in schwarz.
  • Wird ein Isolierglas mit hohem G-Wert gewünscht, so empfehlen wir das N-Solarglas mit einem Ug= 0,6 W/m²K.
  • Der g-Wert bei diesem Produkt beträgt 61%.
  • Zum absoluten Energiegenie wird dieses Fenster mit 4-fach Verglasung. Beim DIALOG VARIOTOP lässt sich ein Ug= 0,3 W/m²K erreichen!
  • Völlig verdeckt liegende Beschläge lieferbar (Axxent 34).

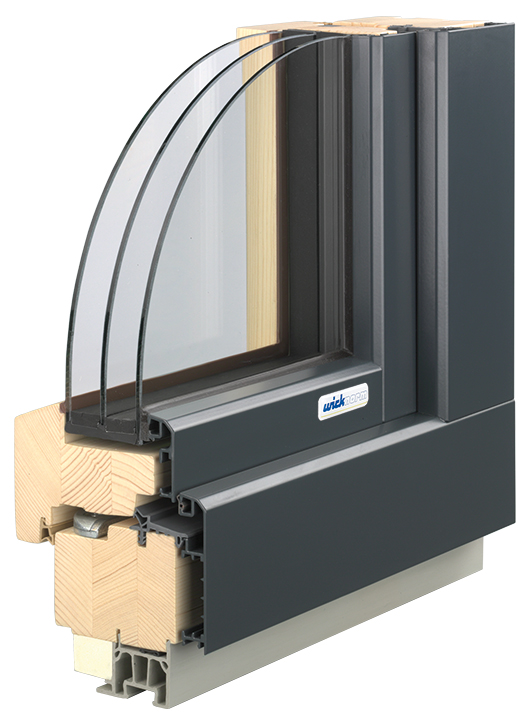

dialog_variotop_3-fach

DIALOG VARIOTOP – Das Energiesparfenster

Eigenschaften DIALOG VARIOTOP

Holz-Aluminiumfenster wahlweise in Fichte massiv mehrschichtverleimt oder Oregon massiv / mehrschichtverleimt oder Lärche massiv mehrschichtverleimt.

Außen voll hinterlüftete Aluschale in flächenbündiger Konstruktion mit geschweißter Eckverbindung – Rahmen – pulverbeschichtet.
Flügel mit integrierter Glasleiste.
Bei Hebeschiebeelementen und Fixverglasungen – wahlweise verdeckte (Standard) oder geschraubte Glasleistenbefestigung.
Flügel mit Dreifach-Zapfenverbindungen für höchste Eckfestigkeit. Oberfläche innen – fertige Oberfläche lasiert – Wick 4S-System oder deckend lackiert lt. Farbkollektion.
Oberfläche außen (Alu-Schale) pulverbeschichtet lt. Farbkollektion. Dekoroberflächen nicht lieferbar.
Mittlere Scheibe serienmäßig nicht gehärtet – wird aber empfohlen.
Drei rundumlaufende, verschweißte, dauerelastische Dichtungen aus hochwertigem Material – Farbe graphitgrau, innere Dichtung auch in beige möglich.
Markenbeschlag mit 3-fach verstellbarem Ecklager / Eckband in Ausführung „Titan silber“. Fehlbedienungssperre serienmäßig.
Im unteren waagrechten Bereich ist eine Aushebesicherung sowie ein verdeckter Flügelheber eingebaut.
Die Sichtbeschläge werden mit speziellen Abdeckkappen versehen, welche farblich auf den Holzfarbton abgestimmt werden.
Bei Türen kein Sockelaufbau mit Einlagestücke möglich.
Bei Türen mit Schnapper ist bei der Bestellung anzugeben, ob ein Muschelgriff gewünscht wird oder nicht (ohne = Standard).
Auf Grund der Flächenbündigkeit des Flügels steht dieser 7 mm vor. Dies kann zu Problemen bei Rollläden oder Raffstoren führen.
Basisprofil aus Kunststoff mit innenliegender Wärmedämmung. Stockaußenmaß wird inkl. Basisprofil gerechnet.
Bei Stockverbreiterung nach unten entfällt das Basisprofil. Naßverglasung mit Silikon.

Gesamtstockaußenmaß ist inkl. aller Verbreiterungen.

Technische Daten DIALOG VARIOTOP

System Uw-Wert Fenster
W/m²K
Ug-Wert
Verglasung W/m²K
g-Wert Lτ-Wert PSI-Wert
Abstandhalter
W/m²K

DIALOG VARIOTOP **         Solarglas

0,83 0,6 61% 73% 0,029
DIALOG VARIOTOP** 0,76 0,5 51% 72% 0,029
DIALOG VARIOTOP 4** Glas 4-fach 0,62 0,3 51% 68% 0,029
** Uw-Wert lt. EN 10077-1 berechnet. Basis: einflügeliges Fenster 1230x 1480mm
